HPE DL560 Gen10高密度四路服务器评测 原创

HPE ProLiant DL560 Gen10测试平台、测试环境
（制表：盘骏-Lucifer）

测试分组

类别

HPE ProLiant DL560 Gen10 Platform
4S Intel Skylake-SP(4x Intel Xeon Gold 5118)
24x 32GiB = 768GiB(DDR4-2666 LR RAM @DDR4-2400)

系统

系统架构

Intel Purley

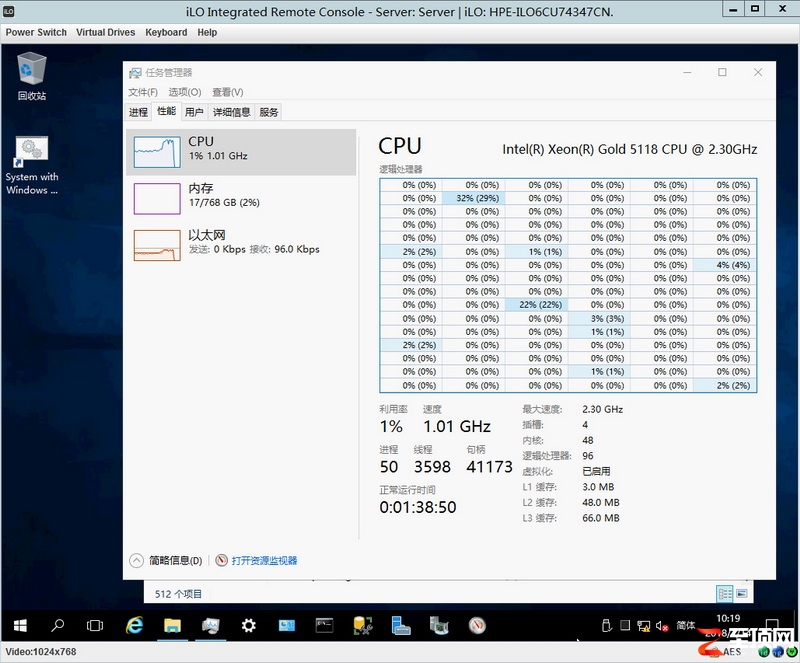

处理器子系统

处理器

Intel Xeon Gold 5118

处理器架构

Intel Skylake-SP(SKL-SP)
Mesh Interconnect with Distributed Caching & Home Agent
SNC(Sub-NUMA Cluster)

处理器工艺

Intel 14nm 3D Tri-Gate

处理器微架构

Intel Skylake-SP Core
5 Issues/8 Excution Ports

处理器封装

FC-LGA14B 3647L

处理器规格

12 Cores 24Threads
TDP:105W

处理器指令集与特性

MMX,SSE(1,2,3,3S,4.1,4.2),EM64T,AES
AVX1,AVX2,AVX-512(F,DQ,CD,BW,VL)
FMA3
MPX,HWP

主频

1.0GHz（Idle）
2.3GHz（Base）
2.7GHz（8C-12C Turbo）
3.0GHz（4C Turbo）
3.2GHz（2C Turbo）

L1 iTLB

Per Core:

4K: 128动态, 8路组关联
2M/4M: 8每线程

L1 iCache

32KiB per Core
8路组关联

L1 dTLB

Per Core:

4K: 64, 4路组关联
2M/4M: 32, 4路组关联
1G: 4, 4路组关联(?)

L1 dCache

32KiB per Core
8路组关联

L2 TLB

Per Core Unified

4K+2M: 1536, 12路组关联
1G: 16, 4路组关联

L2 Cache

1MiB per Core
16路组关联

L3 iTLB

Per Core:

4K: 64, ?路组关联
2M: 8, ?路组关联
4M: 8, ?路组关联

L3 dTLB

Per Core:

4K: 64, ?路组关联
1G: 4, ?路组关联

L3 Cache

16.5MiB Unified(1.375MiB per Core/Slice)
非包含式(non-inclusive)
11路组关联

寻址能力

Physical: 64TiB/46bit
Virtual: 256TiB/48bit

处理器配置

SNC off
LLC prefetch Enabled
x2APIC

内存子系统

内存控制器

6 Channel 72b ECC RDIMMs/LRDIMMs/3DS LRDIMMs
Max 2DPC
Max DDR4-2666
Max 768GiB/0.75TiB per Socket

特性

XPT prefetch
D2C/D2K
ADDDC(Adaptive Double Device Data Correction)

内存

Whole System:
24x 32GiB SK.Hynix Registered ECC LR-DDR4 2666 SDRAM = 768GiB
@ DDR4-2400

CPU互联子系统

架构

Intel Skylake-SP Distributed CHA
2x UPI Interfaces
@ 10.4 GT/s

接口

2x UPI Ring Glueless

@ 10.4GT/s

带宽

20.8GB/s per UPI

IO子系统

界面

Per Socket:
48 PCIe 3.0 Lanes 8GT/s
3x PCIe x16 Pipelines(1x extra for MCP/OPA)
1x NTB per x16 Pipeline
1x CBDMA(Intel QuickData Technology) @ Pipeline2
1x VMD per x16 Pipeline

接口

Whole System:
Up to 8x PCIe Gen3 FHFL Slots:
Up to 2x x16 PCIe Gen3 Slots(1x per Riser)
Up to 4x M.2 NVMe SSD Slots(2x per Riser)

特性

Intel DirectCache Access
Intel VMD(Volume Management Device)

PCH平台芯片组

芯片组

1x Intel Lewisburg PCH(Intel LBG C621)

界面

10x USB 3.0
14x USB 2.0
Uplink:1x DMI 3.0(PCIe 3.0@8GT/s x4), 4GiB/s

接口

DMI 3.0 to CPU

特性

SR-IOV
vPRO, AMT, Node Manager 4.0
TPM 2.0
NVM Express
eSPI, RAS

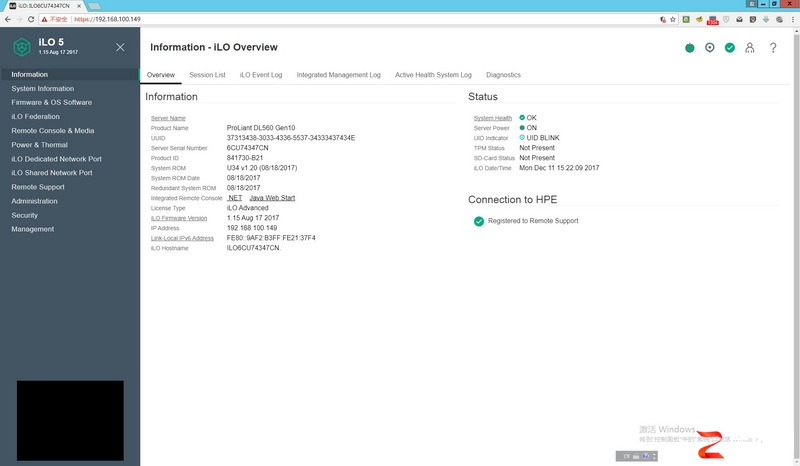

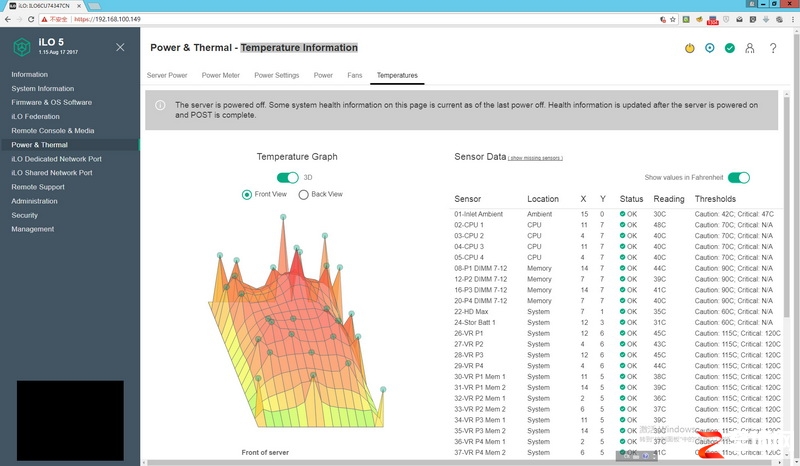

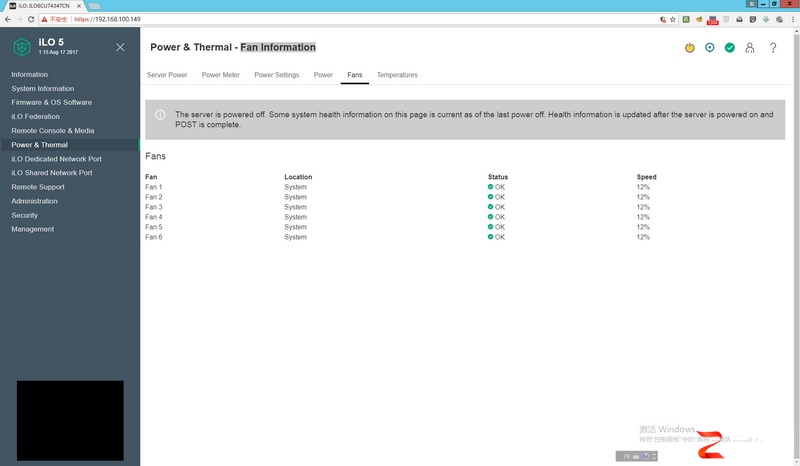

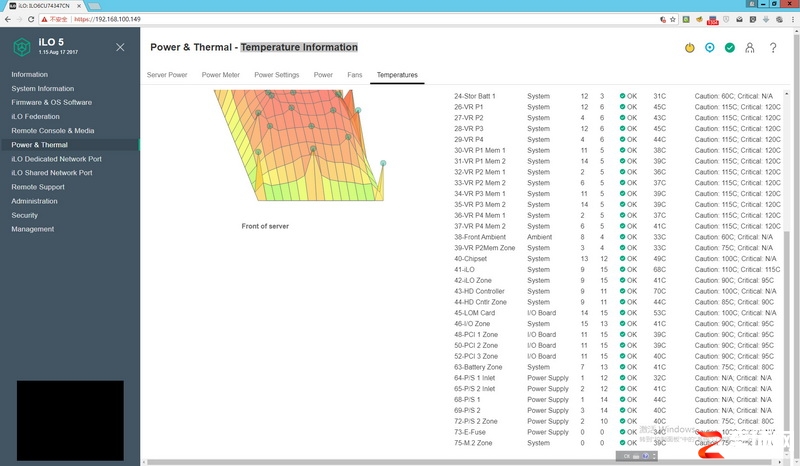

管理子系统

管理芯片

Intel Lewisburg Management Engine
1x Intel Quark x86 Processor, 1.7MiB SRAM
Intel Lewisburg Innovation Engine
1x Intel Quark x86 Processor, 1.4MiB SRAM

界面

HECI/PECI/UART/SMBus/FSC/GPIO

特性

LBG ME/IE Intel Quark x86 Core:
Marked 412 DMIPS

网络子系统

网络芯片

HP Ethernet 1Gb 4-port 366FLR Adapter
(HPE Embedded FlexibleLOM DaughterCard)
Intel Ethernet Controller I350-T4

界面

PCIe 2.1 x4, 5GT/s, @CPU0
4x 1Gbps

接口

4x RJ45

特性

Intel VT-c
MSI-X(4x25), DCA, DMA Coalescing
SR-IOV(4x8VF), 8x VMDq, 8x RSS(per port)
VEPA

存储子系统（控制器）

存储芯片

HPE SmartArray P408i-a SR Gen10 RAID Controller
Adaptec Chipset
2GiB RAM
8x SAS 12Gb/s

界面

-

接口

-

特性

RAID 0/1/2/3/5/6/50/60, HBA mode/Pass-through, Large-block Pass-through, SmartCache
1.77GiB Cache @ 10%Read/90%Write
Block Pass-through: >= 1040 KiB

存储子系统（存储）

存储

4x HP EG000600JWEBH
ST600MM0208(Seagate Enterprise Performance 10K HDD)
10,000RPM, 600GB

界面

512e/4Kn, SAS 12Gb/s

接口

512e, SAS 12Gb/s @ HPE SmartArray P408i-a SR Gen10 RAID Controller

特性

RAID 5

软件环境

操作系统

SLES12 SP3 x64
Linux Kernel 4.4.103-6.33-default x64
BtrFS filesystem

系统编译环境

-

测试软件

SPEC CPU2006 1.2

编译器环境

Intel C/C++/Fortran Compiler 17.0 update 3
MicroQuill SmartHeap 10.2
